WheelProbe 2

HARFANG
WheelProbe 2 (WP2) обеспечивает качественное ультразвуковое сканирование больших площадей без использования геля, воды или иммерсионных ванн. Благодаря уникальной конструкции колеса и контактного слоя прибор передаёт ультразвуковые сигналы с минимальными потерями и обеспечивает высокое разрешение.
Описание
Ключевые особенности
Характеристики

Описание

Ключевые особенности


Высокое качество связи

Резиновый протектор с акустическим сопротивлением, близким к воде, позволяет передавать сигнал с минимальными потерями.

Большая площадь покрытия

Широкий захват для ускоренного контроля.

Универсальность применения

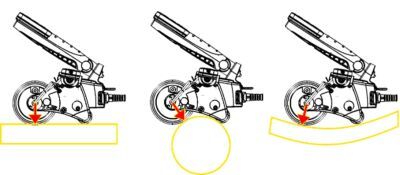

Подходит для работы на плоских, вогнутых и выпуклых поверхностях.

Высокое разрешение

До 1 мм при частоте 5 МГц.

Удобство для оператора

Эргономичная ручка, лёгкий вес, возможность длительной работы без усталости.



Преимущества


  • Отсутствие необходимости в воде или геле.
  • Возможность работы в сложных условиях (пыль, грязь, низкие температуры).
  • Совместимость с различными системами и преобразователями Sonatest.
  • Подходит для контроля коррозии, композитов, сварных швов.
  • Лёгкая замена протектора колеса.

Применение


Контроль композитов

Обнаружение расслоений, непроваров и включений.

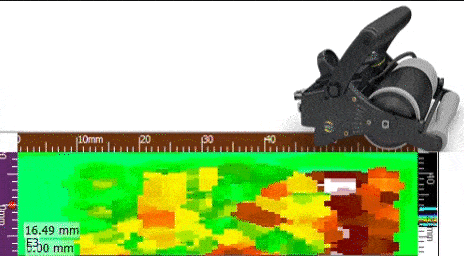

Картирование коррозии

Быстрое сканирование больших металлических поверхностей.

Контроль сварных швов

Линейное или кольцевое сканирование.

Ключевые особенности

Лёгкий и прочный

Готов к интенсивным проверкам каждый день.

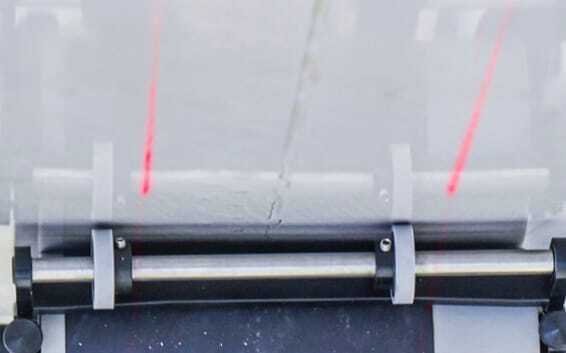

Лазерная разметка

Две направляющие линии для точного сканирования и навигации по поверхности.

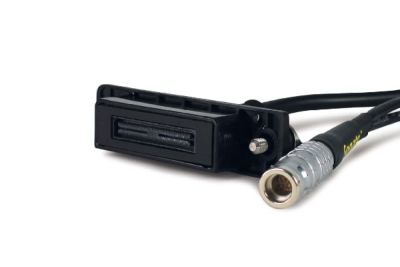

Сменные кабели

Разная длина и разъёмы для любых задач и систем PAUT.

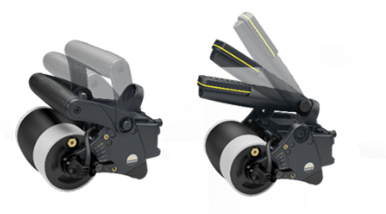

Регулируемая рукоятка

Джойстик или перекладина, настройка угла под любую руку.


Выбор роликов

Плоские, профильные или прецизионные — для плоских, вогнутых и выпуклых поверхностей.


Магнитные ролики

Уверенное сканирование на вертикальных, наклонных и труднодоступных участках.

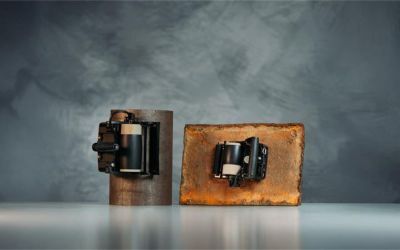

Прилегание к OD и ID

Регулировка под радиус детали для контроля наружных и внутренних поверхностей.

Характеристики

Тип преобразователя: Роликовый преобразователь с фазированной решёткой, предназначенный для неразрушающего ультразвукового контроля (УЗК) больших поверхностей без применения геля или воды.

Количество элементов решётки: Фазированная решётка на 64 элемента, обеспечивающая высокую точность и разрешение до 1 мм.

Ширина рабочей зоны: Ширина колеса преобразователя до 50 мм, что ускоряет процесс сканирования и позволяет охватывать большую площадь за один проход.

Материал контактного слоя: Резиновый протектор с акустическим сопротивлением, близким к воде, что обеспечивает минимальные потери сигнала и высокое качество акустического контакта.

Диапазон рабочих температур: Преобразователь стабильно работает при температуре от –20 °C до +50 °C, что позволяет использовать его как в цеховых, так и в полевых условиях.

Класс защиты: Степень защиты IP67 гарантирует полную пыленепроницаемость и защиту от воздействия струй воды под давлением.

Вес преобразователя: Около 1 кг, что позволяет оператору комфортно работать в течение длительного времени без усталости.

Совместимость: Полная совместимость с системами ультразвукового контроля HARFANG и Sonatest, включая модели HARFANG VEO.
